جهاز FNIRSI 3×1 (قياس – أوسيلوسكوب – مولد إشارة) لتشخيص وفحص الدوائر الإلكترونية

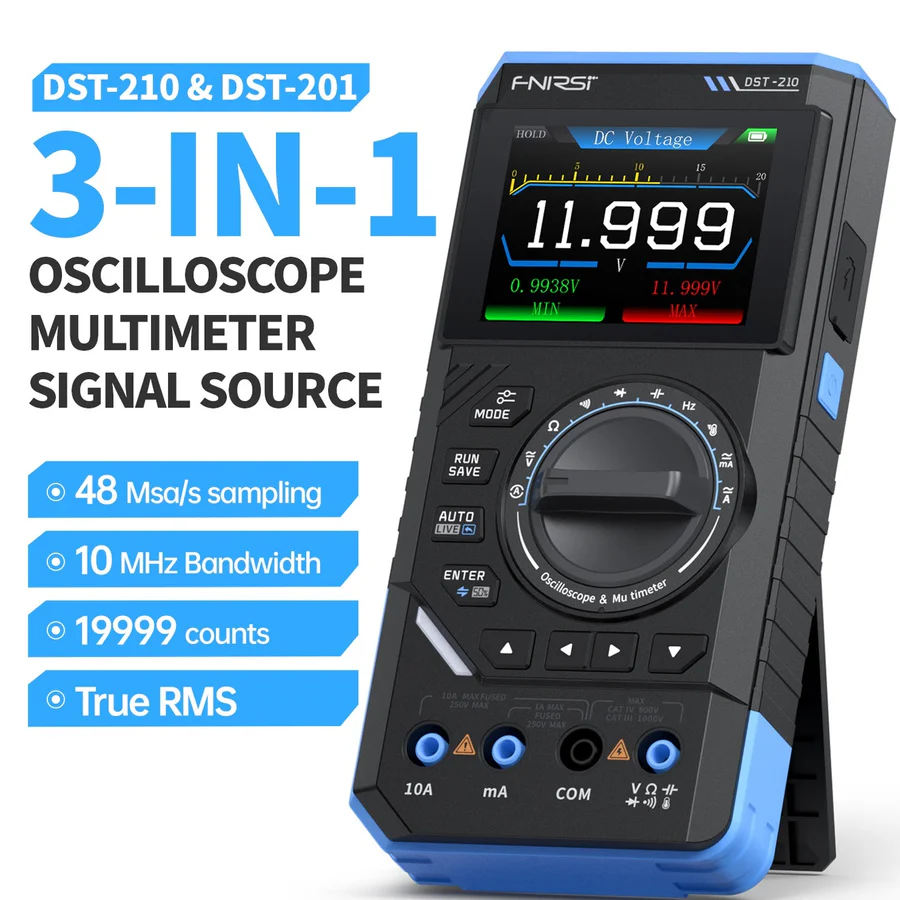

FNIRSI جهاز أوسيلوسكوب رقمي + ملتيميتر + مولد إشارة 3 في 1

لما الأرقام لوحدها مش كفاية… لازم تشوف الإشارة.

لو شغلك صيانة الأجهزة الإلكترونية، فحص البوردات والدوائر، أنظمة التحكم الصناعي، أنظمة المباني، الإنفرترات والطاقة الشمسية أو تشخيص أعطال السيارات، فأنت تحتاج جهاز احترافي يمنحك القدرة على قياس وتحليل الإشارات بدقة وتشخيص الأعطال بسرعة وثقة.

جهاز FNIRSI متعدد الوظائف يجمع بين الأوسيلوسكوب الرقمي، الملتيميتر، ومولد الإشارة في جهاز محمول واحد لتوفير كل أدوات القياس والتحليل في مكان واحد.

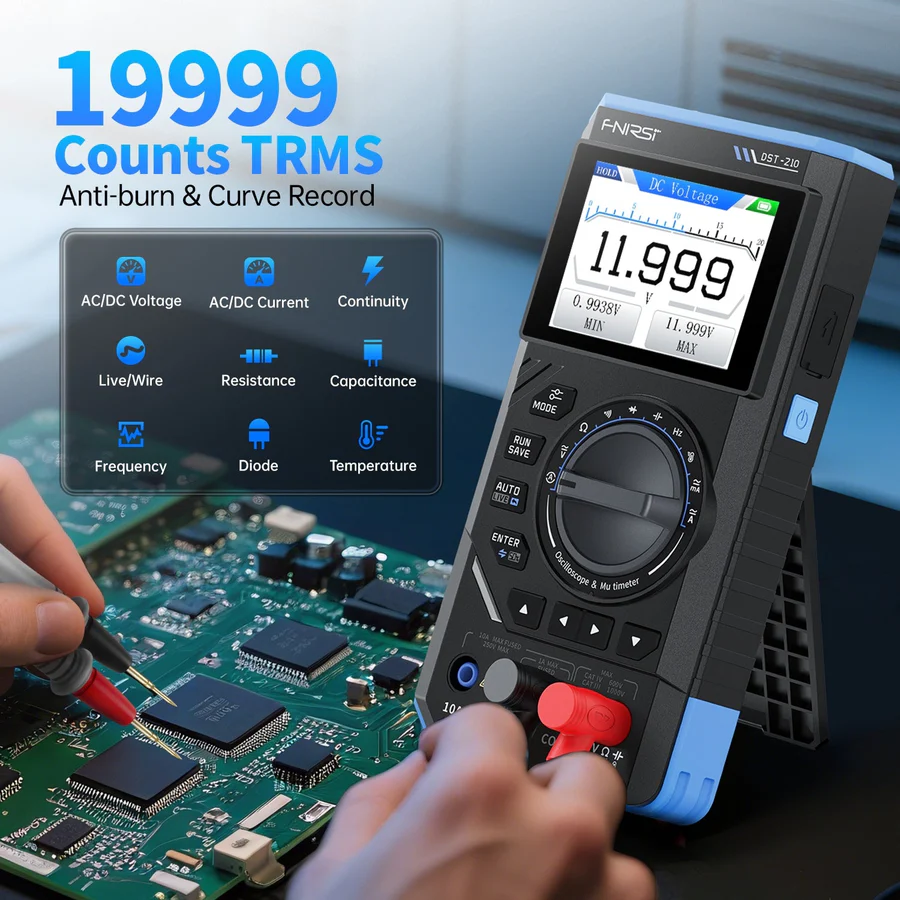

وظائف القياس

• ✔ عرض وتحليل الإشارات الكهربائية (Oscilloscope).
• ✔ قياس الجهد AC / DC.
• ✔ قياس التيار AC / DC.
• ✔ قياس المقاومة والمكثفات.
• ✔ قياس التردد ودرجة الحرارة.
• ✔ اختبار الاستمرارية والدايود.
• ✔ توليد إشارات لاختبار وفحص الدوائر.

المواصفات الفنية

• عرض النطاق: 10MHz.
• معدل أخذ العينات: 48MSa/s.
• المقاومة الداخلية: 1 ميجا أوم.
• الحساسية الرأسية: من 10mV/div إلى 10V/div.
• نطاق الزمن: من 50ns/div إلى 20s/div.

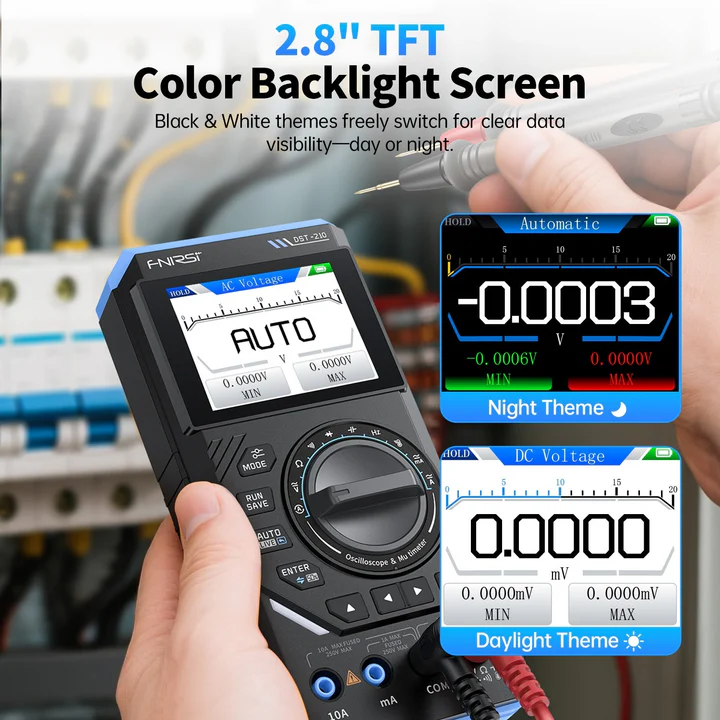

• الشاشة: شاشة TFT ملونة عالية الوضوح.
• الجهد الأقصى للمدخل:
• مجس 1:1 حتى ±40V.
• مجس 10:1 حتى ±400V.

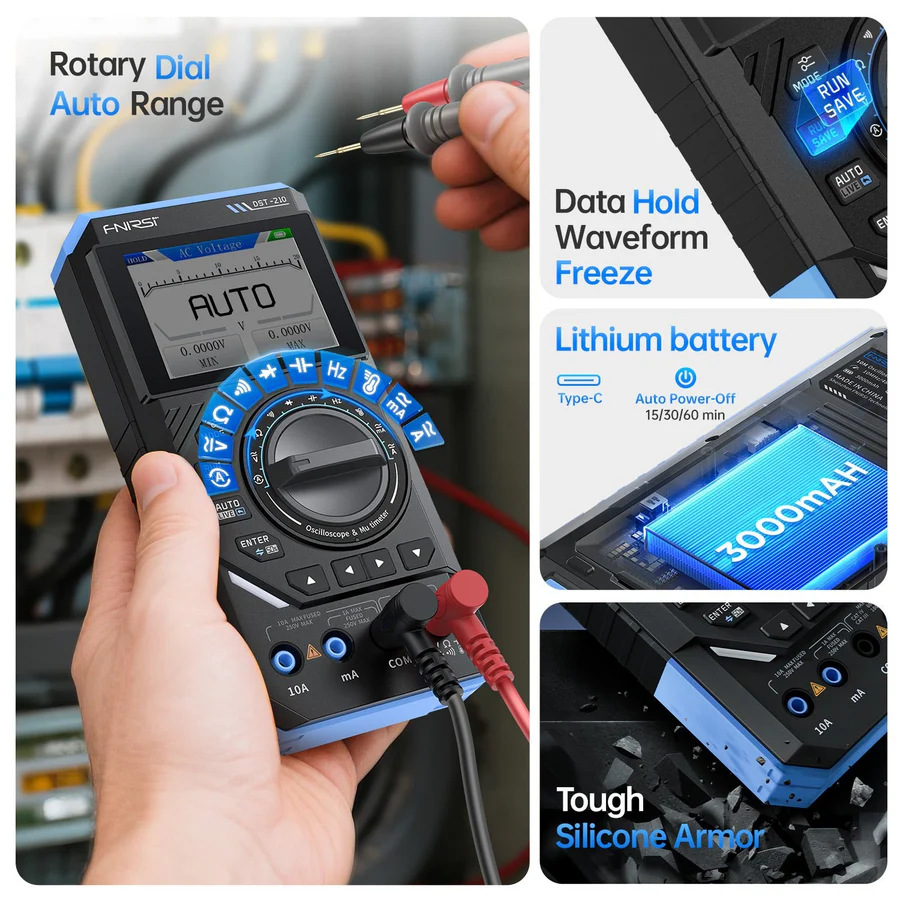

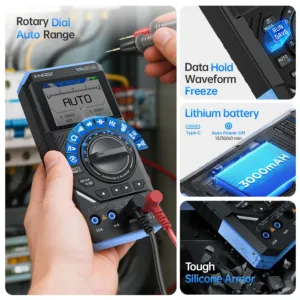

• البطارية: 3000mAh قابلة لإعادة الشحن.
• واجهة الشحن: USB.
• مدة التشغيل: حتى 15 ساعة متواصلة.

مميزات القياس والتحليل

• ✔ Auto Measurement للقياسات التلقائية.
• ✔ قياس Max / Min / Avg (Vavg).
• ✔ قياس RMS و VPP.
• ✔ قياس التردد Period و Duty Cycle.
• ✔ خاصية الإيقاف التلقائي لتوفير الطاقة.

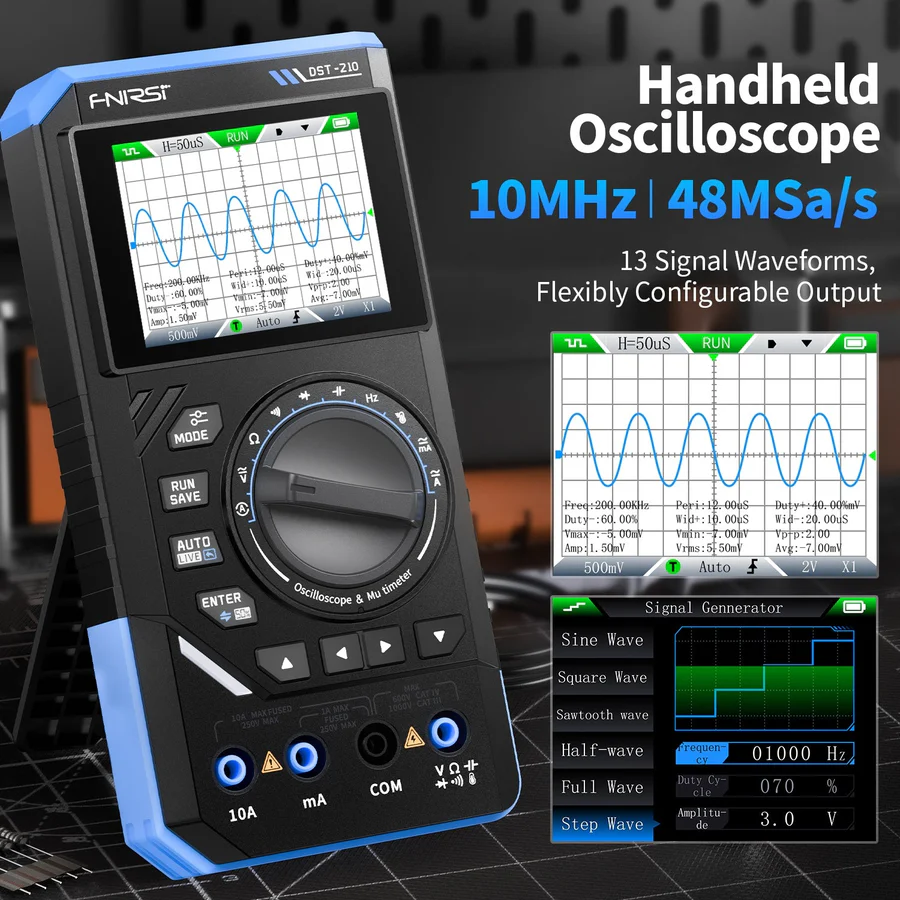

مولد الإشارة DDS

• عدد القنوات: قناة واحدة.
• التردد: حتى 50kHz.
• الجهد: من 0.1V إلى 3.0V.
• أشكال الموجات:
• Sine – Square – Triangle – Noise – نصف موجة – موجة كاملة – DC.
• ✔ إجمالي 13 شكل موجة للاختبار والتحليل.

المميزات

• ✔ جهاز 3 في 1 يجمع الأوسيلوسكوب الرقمي والملتيميتر ومولد الإشارة.
• ✔ تحليل الإشارات الكهربائية لمعرفة الأعطال بسرعة.
• ✔ قياسات شاملة للجهد والتيار والمقاومة والسعة والتردد والحرارة.
• ✔ مولد إشارة مدمج لاختبار الدوائر عمليًا.
• ✔ شاشة ملونة واضحة لعرض الإشارات والقياسات بسهولة.
• ✔ تصميم محمول ببطارية مدمجة مناسب للورشة والموقع.
• ✔ يوفر أدوات متعددة في جهاز واحد بدل حمل عدة أجهزة منفصلة.

الاستخدامات

• فحص وصيانة البوردات الإلكترونية.
• تشخيص أعطال الدوائر الكهربائية.
• أنظمة التحكم الصناعي.
• الإنفرترات والطاقة الشمسية.
• صيانة الأجهزة الإلكترونية.
• تشخيص أعطال السيارات والأنظمة الكهربائية.

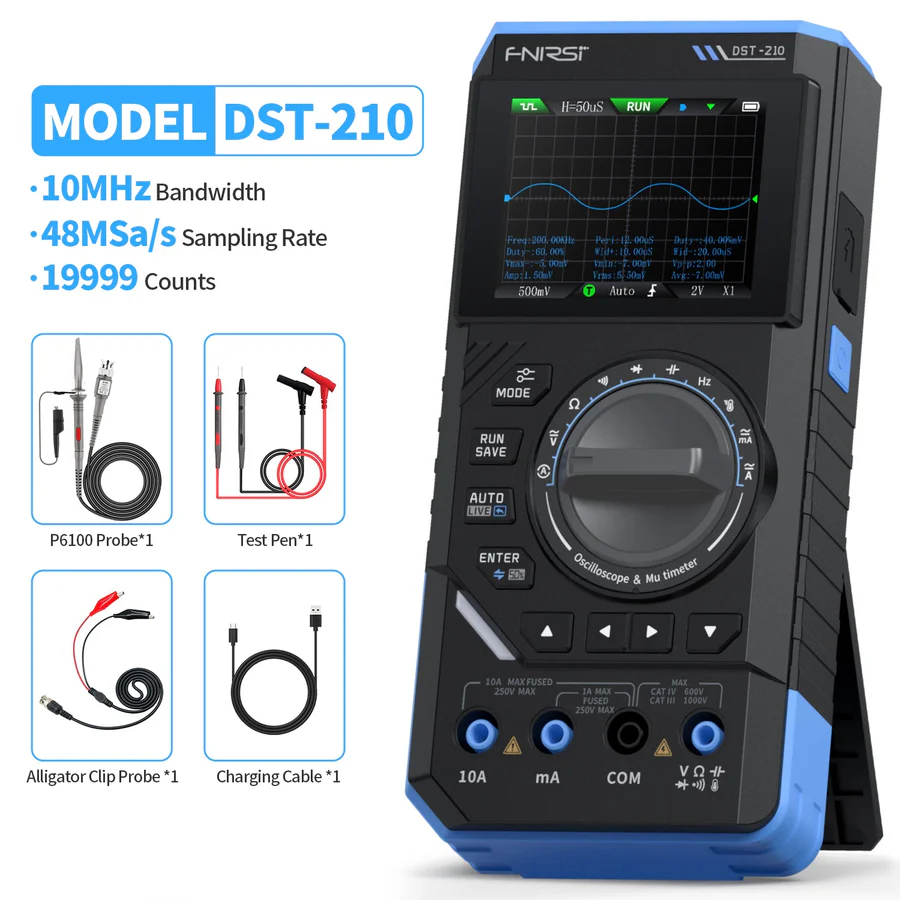

محتويات العبوة

• ✔ الجهاز: وحدة قياس وتشخيص متعددة الوظائف.
• ✔ مجس BNC مع مشابك لالتقاط الإشارات الكهربائية.
• ✔ أطراف ملتيميتر عالية الجودة.
• ✔ كابل شحن USB Type-C.
• ✔ دليل استخدام لتوضيح التشغيل والقياس.

الضمان

ضمان 6 شهور ضد عيوب الصناعة من الوكيل الحصري لشركة FNIRSI العالمية المتخصصة في أجهزة القياس الاحترافية.
